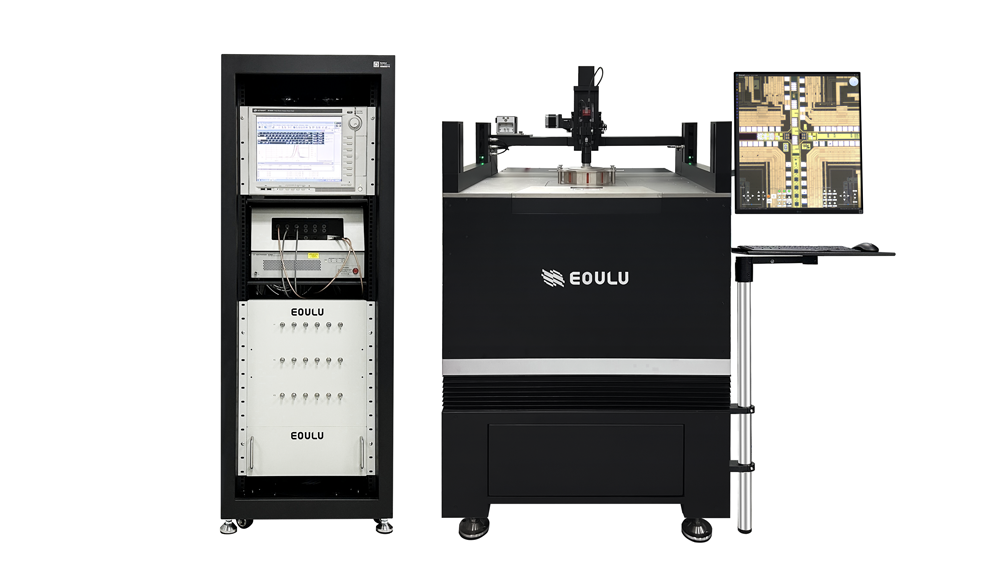

输入端口数 12，输出端口数 18，最高可支持 3000V
高压通道灵活切换，实现自动化测试

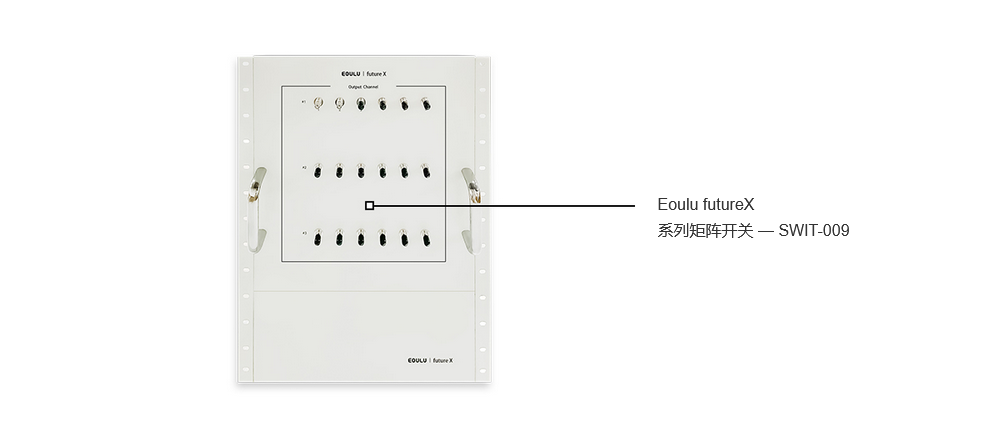

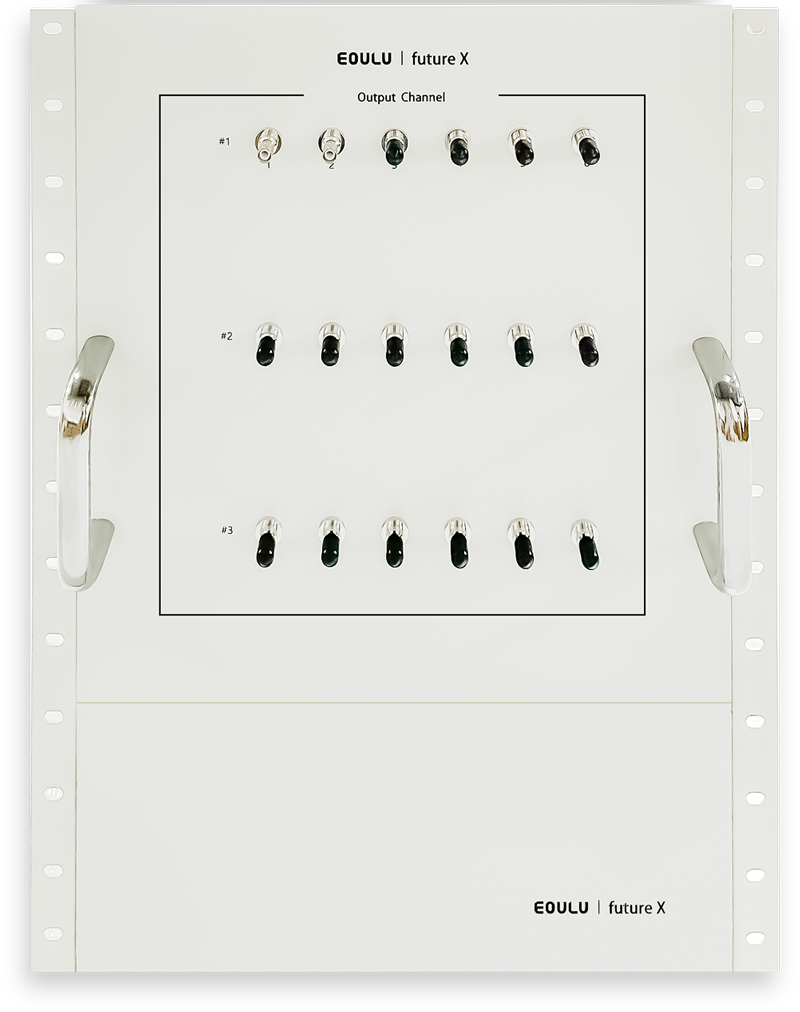

Eoulu futureX 系列矩阵开关 — SWIT-009
SWIT-009 基本参数
1 | 输入端口数 | 12 |
2 | 输出端口数 | 18 |
3 | 最大工作电压 | 3000 V |
4 | 最大工作电流 | 1 A DC，5 A Polse（脉宽 10 ms，占空比 10%） |
5 | 最大开启时间 | ＜1 ms @ 30 V |
6 | 最大关闭时间 | ＜1 ms @ 30 V |
7 | 输入接口类型 | SHV-F |
8 | 输出接口类型 | SHV-F |
9 | 通讯接口类型 | Ethernet / RS232 |
10 | 附件 | 2 m 电源线 x 1 pcs 3 m 网线 x 1 pcs 2 m RS232 线 x 1 pcs |
SWIT-009 技术指标
| 序号 | 项目 | 最小值 | 典型值 | 最大值 | ||
1 | 通道内漏电流 | 15.80 pA | 42.19 pA | 105.71 pA | ||
2 | 通道间漏电流 | 1.23 pA | 93.47 pA | 276.88 pA | ||
3 | 通路电阻 | 59 mohm | 63 mohm | 71 mohm | ||
4 | 通道内绝缘电阻 | 13.45 Tohm | 664.66 Tohm | 7531 Tohm | ||
5 | 通道间绝缘电阻 | 10.83 Tohm | 186.3 Tohm | 2438.26 Tohm | ||
6 | 电容值 | 0.05 pF @ 1 MHz | 0.22 pF @ 1 MHz | 0.71 pF @ 1 MHz | ||
7 | 电感值 | 0.96 μH @1 MHz | 1.11 μH @ 1 MHz | 1.25 μH @ 1 MHz | ||
SWT-009 继电器技术指标
| 1 | 最大开关电压（DC 或者 AC 峰值） | 1000 V | ||
2 | 最大开关电流（DC 或者 AC 峰值） | 1 A | ||
3 | 开关可承受最大功率 | 100 W | ||
4 | 开关控制电压 | 24 V | ||
5 | 典型通路电阻 | 50 mΩ | ||
6 | 最小绝缘电阻 | 10 TΩ（RH＜45%，测试电压为 100 V） | ||
7 | 击穿电压（30 ~ 40 AT） | 3000 V DC | ||
8 | 最大开启时间 | 1.1 ms | ||
9 | 典型电容值 | 0.5 pF（开关开启 @10 KHz） | ||
SWIT-009 尺寸重量
1 | 外形尺寸（W x D x H） | 602 mm × 494 mm × 631 mm |
2 | 最大外形尺寸（W x D x H） | 642 mm × 494 mm × 631 mm |
3 | 产品净重 | ~ 66 kg |
4 | 运输重量 | ~ 90 kg |
SWIT-009 安装环境
1 | 供电电源 | 220 VAC，50 Hz |
2 | 工作环境温度 | 0 ~ 55℃ |
3 | 工作环境湿度 | 10%～95％ RH（@ 25℃、应无结露） |
4 | 存储温度 | -35 ~ 70℃ |
5 | 存储湿度 | 10～95％ RH（@ 25℃、应无结露） |
