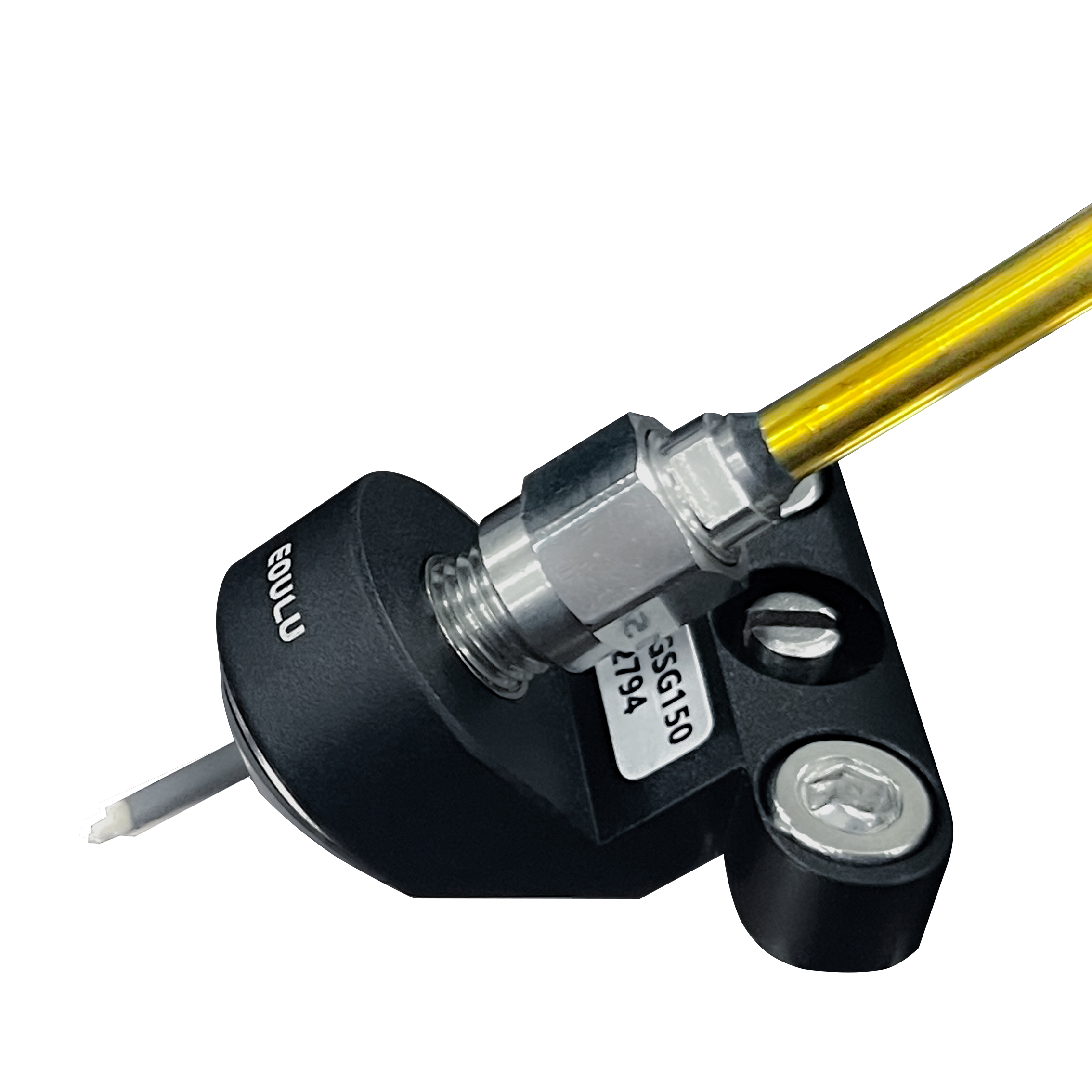

功能简介

特殊的针尖设计技术，超长的使用寿命

适用于量产测试

Pad 不平整度的兼容性可达 25 μm

适用于不平整界面的测试

极低的接触电阻和插入损耗

可满足 -60℃~ 200℃ 宽温区测试


产品类别

探针参数	单信号			差分信号
探针参数	LF 系列	RF 系列	HF 系列	LF 系列	RF 系列	HF 系列
最高频率	50 GHz	110 GHz	110 GHz	67 GHz	110 GHz	110 GHz
插损典型值@40GHz ** （单信号：GSG,150 μm Pitch, 标准款差分信号：GSGSG,150 μm Pitch, 标准款）	- 0.50 dB	- 0.62 dB	- 0.57 dB	- 0.80 dB	- 0.80 dB	- 0.80 dB
回损典型值@40GHz ** （单信号：GSG,150 μm Pitch, 标准款差分信号：GSGSG,150 μm Pitch, 标准款）	- 20.50 dB	- 17.80 dB	- 18.54 dB	- 13.00 dB	- 13.00 dB	- 13.00 dB
接触电阻 ***	＜10 mΩ	＜10 mΩ	＜10 mΩ	＜10 mΩ	＜10 mΩ	＜10 mΩ
信号排布	GSG, GS,SG	GSG, GS,SG	GSG, GS,SG	GSGSG, GSSG	GSGSG, GSSG	GSGSG, GSSG
探针间距 *****	50 μm ~ 1250 μm （25 μm step）	50 μm ~ 1250 μm （25 μm step）	50 μm ~ 1250 μm （25 μm step）	50 μm ~ 1250 μm （25 μm step）	50 μm ~ 1250 μm （25 μm step）	50 μm ~ 1250 μm （25 μm step）
典型寿命 ******	＞1,000,000	＞1,000,000	＞1,000,000	＞1,000,000	＞1,000,000	＞1,000,000
最高使用温度	200°C	200°C	200°C	200°C	200°C	200°C
最小 Pad 尺寸	70 × 70 μm	30 × 30 μm	30 × 30 μm	70 × 70 μm	30 × 30 μm	30 × 30 μm
主要特点	● 满足表面不平整器件的测试 ● 测试稳定 ● 重复性好 ● 使用寿命长 ● 交付周期快	● 极低的接触电阻 ● 扎痕尺寸非常小 ● 测试稳定 ● 重复性好	● 极低的接触电阻 ● 扎痕尺寸非常小 ● 测试稳定 ● 重复性好 ● 优越的抗干扰性能	● 满足表面不平整器件的测试 ● 测试稳定 ● 重复性好 ● 使用寿命长 ● 交付周期快	● 极低的接触电阻 ● 扎痕尺寸非常小 ● 测试稳定 ● 重复性好	● 极低的接触电阻 ● 扎痕尺寸非常小 ● 测试稳定 ● 重复性好 ● 优越的抗干扰性能
测试推荐 *******	● PCB 板级测试 ● 量产测试	● 滤波器测试	● 器件建模测试 ● 和特征测试	● PCB 板级测试 ● 量产测试	● 滤波器测试	● 器件建模测试 ● 和特征测试

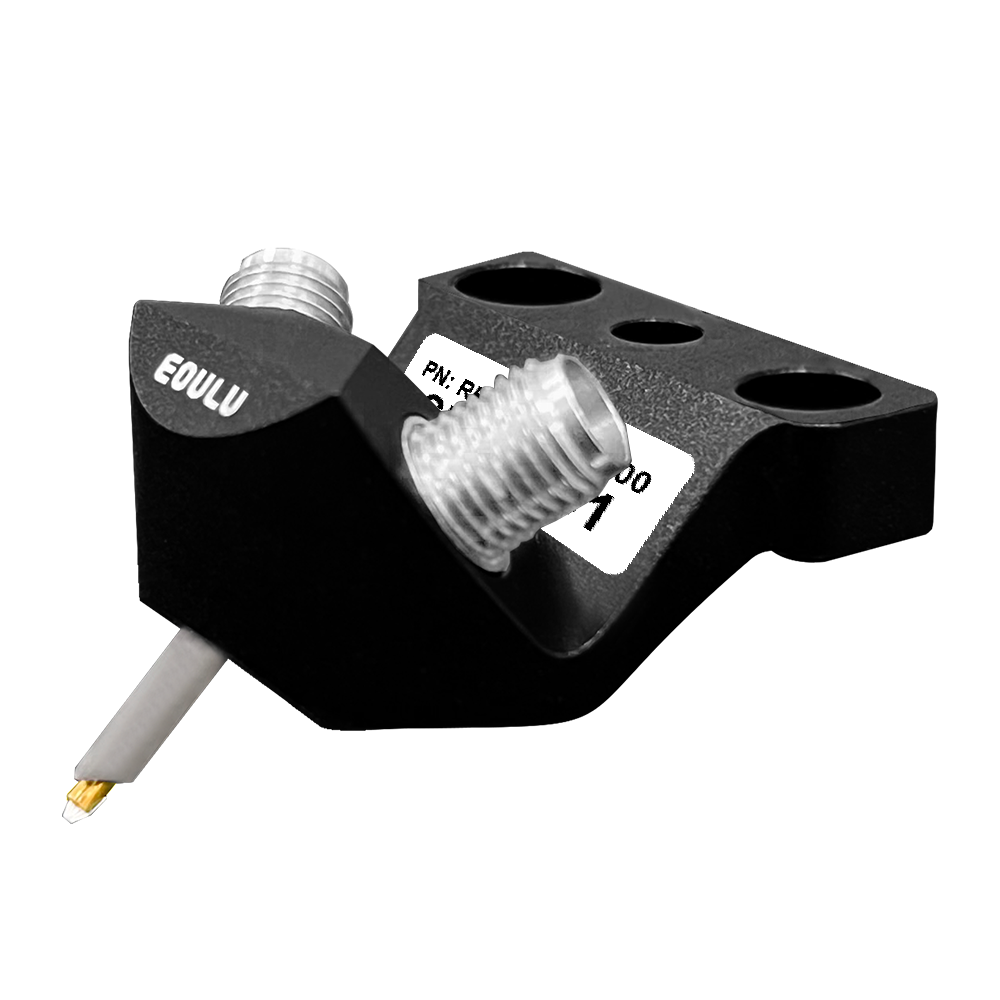

40 GHz 双信号射频探针：LF40D 系列

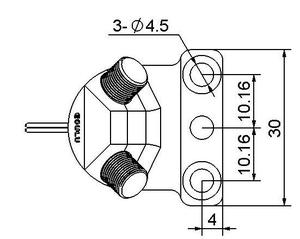

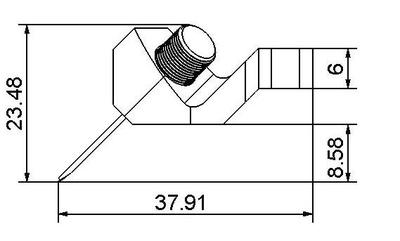

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 40 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.45 dB	- 0.80 dB	- 0.90 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 12.00 dB	- 13.00 dB	- 15.40 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	2.92 mm（female）
4	针尖材质	镍合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	70 × 70 μm
8	探针外形	标准款
9	适配射频线缆	C40 系列

40 GHz 双信号射频探针：RF40D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 40 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.45 dB	- 0.80 dB	- 0.90 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 12.00 dB	- 13.00 dB	- 15.40 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	2.92 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C40 系列

40 GHz 双信号射频探针：HF40D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 40 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.45 dB	- 0.80 dB	- 0.90 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 12.00 dB	- 13.00 dB	- 15.40 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	2.92 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C40 系列

50 GHz 双信号射频探针：LF50D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 50 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.71 dB	- 0.90 dB	- 1.10 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 11.00 dB	- 12.80 dB	- 14.60 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	镍合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	70 × 70 μm
8	探针外形	标准款
9	适配射频线缆	C50 系列

50 GHz 双信号射频探针：RF50D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 50 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.69 dB	- 0.72 dB	- 0.74 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 13.36 dB	- 14.39 dB	- 15.41 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C50 系列

50 GHz 双信号射频探针：HF50D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 50 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.69 dB	- 0.72 dB	- 0.74 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 13.36 dB	- 14.39 dB	- 15.41 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C50 系列

67 GHz 双信号射频探针：LF67D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 67 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.80 dB	- 0.90 dB	- 1.10 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 11.00 dB	- 12.80 dB	- 14.60 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	镍合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	70 × 70 μm
8	探针外形	标准款
9	适配射频线缆	C67 系列

67 GHz 双信号射频探针：RF67D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 67 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.89 dB	- 0.95 dB	- 1.02 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 11.19 dB	- 12.00 dB	- 12.82 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C67 系列

67 GHz 双信号射频探针：HF67D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 67 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 0.89 dB	- 0.95 dB	- 1.02 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 11.19 dB	- 12.00 dB	- 12.82 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 1250 μm（25 μm step）
3	连接器	1.85 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C67 系列

110 GHz 双信号射频探针：RF110D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 110 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 1.23 dB	- 1.29 dB	- 1.36 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 13.93 dB	- 14.65 dB	- 15.59 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 150 μm（25 μm step）
3	连接器	1.0 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C110 系列

110 GHz 双信号射频探针：HF110D 系列

电性能参数					探针外形尺寸— 标准款 *******
1	射频范围	DC ~ 110 GHz
2	插损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 1.23 dB	- 1.29 dB	- 1.36 dB
3	回损 ** （GSGSG,150 μm Pitch,标准款）	最大值	典型值	最小值
		- 13.93 dB	- 14.65 dB	- 15.59 dB
4	特征阻抗	50 Ω
5	接触电阻 ***	＜10 mΩ
6	最大直流电流	5 A
7	最大直流电压	200 V

机械性能参数
1	信号排布	GSGSG,GSSG
2	探针间距 *****	50 μm ~ 150 μm（25 μm step）
3	连接器	1.0 mm（female）
4	针尖材质	铜合金
5	典型寿命 ******	＞1,000,000
6	最高使用温度	200°C
7	最小 Pad 尺寸	30 × 30 μm
8	探针外形	标准款
9	适配射频线缆	C110 系列

** 测试数据及规格取决于个别的工艺条件，探针参数不同数据会有所差异，并非所有的规格都可同时有效

** 推荐的标准探针间距 75 μm ~ 250 μm

** 初次购买和使用我司射频探针和校准片，建议购买现场安装和校准培训服务

** 如果您在测试过程中对硬件搭建、线缆连接、仪表设置、设备操作、系统校准、测试流程及数据分析等存在疑问，

您可以根据 Eoulu 官方网站的“服务中心”，采购硬件和软件的现场测试陪同服务，或采购 Eoulu future 系列软件

简化测试操作，轻松快速地获取测试结果

****** 在 Au 电极上的接触电阻

****** 功率测试环境（Watts CW @ 20°C）

****** 大功率款射频探针为定制产品，请联系 Eoulu 咨询详情

***** 典型探针间距 50 μm ~ 1250 μm 只适用于 40 GHz / 50 GHz / 67 GHz 探针，110 GHz 及以上典型探针间距范围为 50 μm ~ 150 μm

****** 提供到 3000 μm 宽间距射频探针定制

****** 适用于常温下 Al 电极的测试

****** 射频探针典型寿命实验已在 Eoulu 实验室验证，详情请参考 Eoulu 官网射频探针寿命验证视频和《 Eoulu 射频探针寿命验证报告》

******* 探针外形尺寸单位：mm
